ACS722LLCTR-10AB-T是Allegro MicroSystems推出的霍爾效應電流傳感器，采用開環設計，適用于交流（AC）或直流（DC）電流檢測。具有以下技術參數：
用于測量：AC/DC
傳感器類型：霍爾效應，開環
電流 - 檢測：10A
通道數：1
輸出：比率，電壓
靈敏度：132mV/A
頻率：DC ~ 80kHz
線性度：±1%
精度：±3%
電壓 - 供電：3V ~ 3.6V
響應時間：5μs
電流 - 供電（最大值）：12mA
工作溫度：-40°C ~ 150°C
極化：雙向
安裝類型：表面貼裝型
封裝/外殼：8-SOIC
詳情
ACS722LLCTR-10AB-T電流傳感器 IC 是工業、商業和通信系統交直流傳感的精確經濟的解決方案。小型封裝非常適合空間狹小的應用，由于減少了電路板的面積，還降低了成本。ACS722LLCTR-10AB-T典型應用領域包括電動機控制、載荷檢測和管理、開關式電源和過電流故障保護。

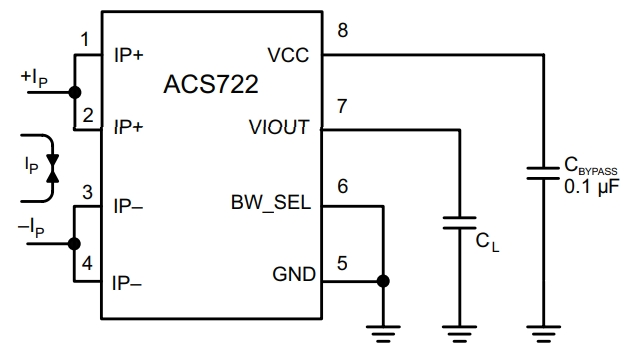

ACS722LLCTR-10AB-T具有精確的、低偏移線性霍爾傳感器電路，并在晶片表面附近設有銅傳導通路。通過該銅傳導通路的應用電流能夠生成可被集成霍爾 IC 感應并轉化為成比例電壓的磁場。通過磁場與霍爾傳感器的靠近來優化器件精確度。精確的比例電壓由低偏置的穩定斬波 BiCMOS 霍爾 IC 提供，ACS722LLCTR-10AB-T包括 Allegro 的專利數字溫度補償裝置，可以實現基于溫度的超精確性能。通過一次銅導體路徑（從引腳 1 和 2 至引腳 3 和 4）的電流增加時，ACS722LLCTR-10AB-T的輸出具有正斜率，該路徑用于電流感測。此傳導路徑內部電阻的典型值是 0.65 mΩ，具有低功耗特性。
傳導路徑的端子與傳感器引線（引腳 5-8）采用電氣隔離。由此可在高電平電流傳感應用場合使用 ACS722 電流傳感器，而且無需使用高電平側差分放大器或其他昂貴的隔離技術。
ACS722LLCTR-10AB-T采用小型扁平表面安裝座 SOIC8 封裝。引腳架采用 100％ 霧錫電鍍，可與標準無鉛（Pb）印刷電路板裝配流程兼容。ACS722LLCTR-10AB-T的內部無鉛，但倒裝芯片高溫鉛基焊球除外，目前該器件屬于 RoHS 豁免產品。
特征
利用專利集成數字溫度補償電路，您可以在開環傳感器中獲得近似閉環的溫度測量精確度。
UL60950-1 (ed. 2) 認證
介電強度電壓
ACS722LLC：2.4 kVrms
ACS722KMA：4.8 kVrms
基本隔離工作電壓
ACS722LLC：420 Vpk 或 VDC / 297 Vrms
ACS722KMA：1550 Vpk / 1097 Vrms 或 VDC
增強隔離工作電壓
ACS722KMA：800 Vpk / 565 Vrms 或 VDC
憑借專有放大器和過濾器設計技術，該器件具有業界領先的噪聲性能，并且?guī)捯诧@著改善
引腳可選帶寬：80 kHz（高帶寬應用）或 20 kHz （低噪聲性能）。
一次導體，功率損失低，耐沖擊電流容量大。
ACS722LLC：0.65 mΩ
ACS722KMA：0.85 mΩ
封裝：
ACS722LLC：小型扁平 SOIC8 封裝適合空間狹小應用
ACS722KMA：扁平 SOIC16 寬體封裝，適合空間狹小的高隔離電壓應用
ACS722LLC：集成屏蔽實際上消除了從電流導體至晶片的電容耦合，顯著抑制了高 dv/dt 瞬變導致的輸出噪聲
3 - 3.6 V，正比于交直流電流的單相電源操作輸出電壓
出廠時校準靈敏度和靜態輸出電壓實現更高精確度
穩定斬波實現極度穩定的靜態輸出電壓
近零的磁滯
電源電壓的成比例輸出
典型應用場景
ACS722LLCTR-10AB-T傳感器 IC 適用于電機控制、負載檢測、電源管理等領域，具有高精度、低功耗特點，尤其適合空間受限的應用場景。
