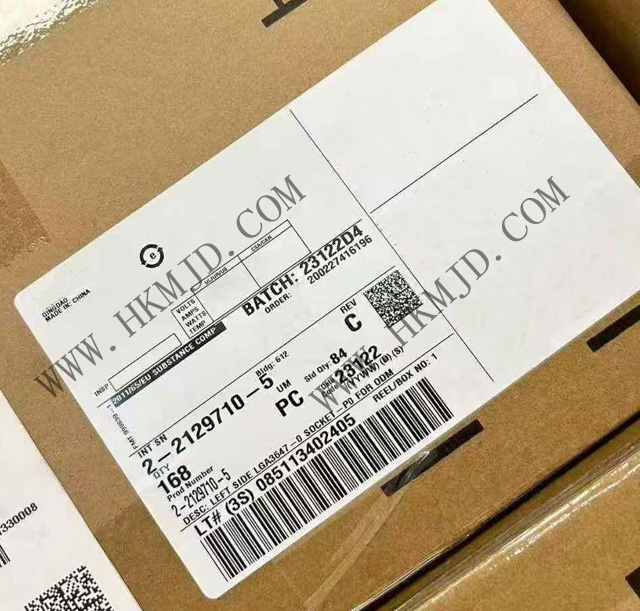

2-2129710-5 是一款高性能 LGA 插座連接器，以其卓越的高速信號完整性、高密度和出色的電源傳輸能力而聞名，主要針對對數據速率和帶寬有極高要求的先進計算和通信基礎設施應用。

該連接器專為支持下一代服務器、數據中心交換機、路由器、存儲系統及高端測試測量設備中的中央處理器（CPU）、圖形處理器（GPU）、加速器及其他高性能專用集成電路（ASIC）芯片而設計。

2-2129710-5 規格

針腳數量（網格）：3647

接觸表面處理 - 插合面：金

接觸表面處理厚度 - 插合面：30.0微英寸（0.76微米）

接觸材料 - 插合面：銅合金

安裝類型：表面貼裝

特點：開放式框架

終止方式：焊接

接觸材料 - 柱體：銅合金

外殼材料：熱塑性塑料

額定電流（安培）：0.5 A

間距：0.86 mm，0.99 mm

最低工作溫度：-25°C

最高工作溫度：+100°C

單位重量：14.499 g

2-2129710-5 的特點

高性能：

高速數據速率：支持高達56+ Gbps（PAM-4）和32 Gbps（NRZ）的數據傳輸速率，滿足PCIe 5.0、PCIe 6.0及未來更高速度協議的要求。

卓越的信號完整性（SI）：STRADA Whisper設計通過最小化插入損耗、回波損耗和串?dāng)_，確保傳輸過程中信號的純凈度和完整性——這對維持高速鏈路的穩定性至關重要。

低矮設計：通過改善系統氣流，有助于熱管理。

高密度設計：

采用緊湊型LGA接口，在有限的PCB空間內提供極高的接觸點數量，以滿足現代多核處理器和復雜ASIC對大量I/O和電源引腳的需求。

卓越的供電能力：

能夠處理極高電流（每引腳超過1.0A），為功耗不斷增加的處理器和芯片提供穩定高效的電源供應。其低電感和低電阻特性有助于減少電源噪聲和電壓降。

可靠的連接技術：

LGA（陸地網格陣列）接口：與傳統的PGA（針腳網格陣列）或BGA（球網格陣列）插座不同，LGA插座的接觸點位于插座本身，而芯片則采用平坦的焊盤。這種設計提供了更短的信號路徑，有利于高速性能，并且通常具有更好的共面性容差。

雙接觸設計：每個連接點通常采用冗余雙彈簧接觸點，確保與芯片焊盤之間可靠、密封的連接，提升機械穩定性和電氣連續性。

堅固的機械結構：

通常包含金屬框架和負載板，結合獨立的驅動杠桿，可在芯片與插座之間提供均勻、高夾緊力，確保所有接觸點的可靠連接。

該設計能夠承受多次插拔循環。

2-2129710-5 的應用

云計算和數據中心服務器

高端網絡交換機和工作站

5G 電信基礎設施

人工智能（AI）和機器學習（ML）加速器單元

高性能計算（HPC）集群

先進測試和測量設備
