ADMV7320BCEZ是一款完全集成的系統級封裝 (SiP) 同相/正交 (I/Q) 升頻器，可在直流至 2 GHz 的中頻 (IF) 輸入范圍和 81 GHz 至 86 GHz 的射頻 (RF) 輸出范圍之間工作。該套件使用由 6× 本地振蕩器 (LO) 倍頻器驅動的鏡像抑制混頻器。混頻器輸出后接可變?cè)鲆娣糯笃?(VGA) 和功率放大器 (PA)，提供 33 dB（典型值）的轉換增益。提供差分 I 和 Q 混頻器輸入，并可通過適用于直接轉換應用的差分 I 和 Q 基帶波形進行驅動?；蛘?，可以針對單端應用使用一個外部 90° 混合和兩個外部 180 混合來驅動輸入。

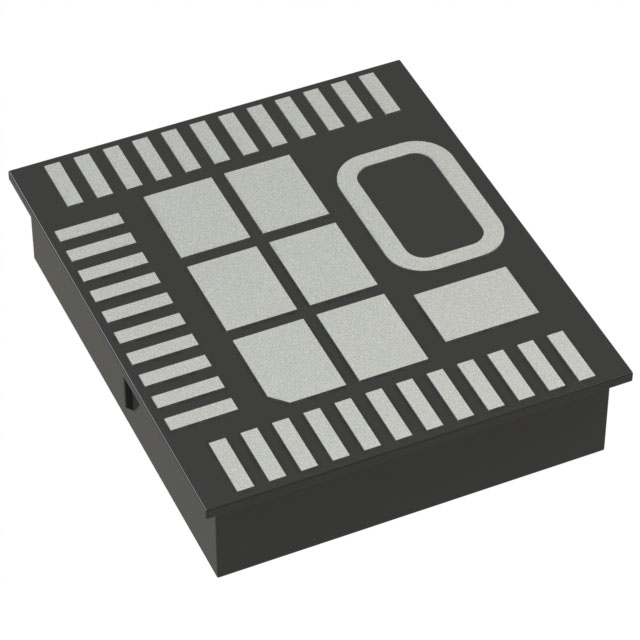

ADMV7320BCEZ采用完全集成的表面安裝 50 端子 16.00 mm × 14.00 mm 芯片陣列小外形無鉛腔面 (LGA_CAV) 封裝。ADMV7320BCEZ的工作溫度范圍為 ?40°C 至 +85°C。

ADMV7320BCEZ 規格參數

1. 基本參數

制造商：Analog Devices Inc.

封裝：50-LGA_CAV（16×14 mm，表面貼裝）

工作溫度范圍：-40°C ~ +85°C（工業級）

供電電壓：±5V（需配合LDO穩壓器使用）

2. 頻率特性

輸入頻率（IF）：DC ~ 2 GHz（差分 I/Q 輸入）

輸出頻率（RF）：81 GHz ~ 86 GHz（E 頻段）

LO 倍頻器：6× 本地振蕩器（LO）驅動鏡像抑制混頻器

3. 增益與功率性能

最大轉換增益：33 dB（典型值）

增益調節范圍：40 dB（最小值）

飽和輸出功率（PSAT）：26 dBm（增益 23.5 dB 時）

輸出三階交調點（OIP3）：31 dBm（增益 23.5 dB，POUT=16.5 dBm）

1dB 壓縮點（OP1dB）：25 dBm（增益 23.5 dB 和 19.5 dB 時）

4. 集成功能

內置功率檢波器（用于輸出功率監測）

內置 LO 包絡檢波器（用于 LO 調零）

差分 I/Q 混頻器輸入（支持直接轉換應用）

ADMV7320BCEZ 應用

E 頻段通信系統

高容量無線回程

測試與測量

航空航天和防務
