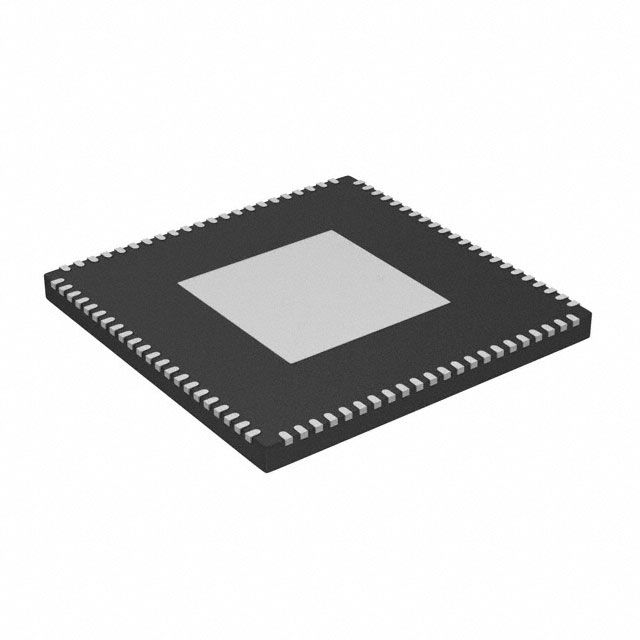

8V19N491-24NLGI是一款完全集成的FemtoClock NG抖動衰減器和時鐘頻率合成器,設計用作無線基站無線電設備板的調理和頻率/相位管理的高性能時鐘解決方案。該器件經過優化,可提供GSM、WCDMA、LTE、LTE-A和5G無線電板實施所需的出色相位噪聲性能。
8V19N491-24NLGI支持JESD204B/C子類0和1時鐘。兩級PLL架構支持抖動衰減和倍頻。第一級PLL是抖動衰減器,使用外部VCXO實現最佳相位噪聲特性。第二級PLL鎖定VCXO-PLL輸出信號,并合成目標頻率。
8V19N491-24NLGI主要具備以下特性:
支持JESD204B/C的高性能時鐘RF-PLL
針對低相位噪聲進行了優化:-153dBc/Hz (1MHz偏移),245.76MHz時鐘
積分相位噪聲典型值為61fs RMS(12 khz–20 MHz)
雙PLL架構
第一個PLL級內置外部VCXO,用于時鐘抖動衰減
第二個PLL內置飛秒NG PLL: 2457.6MHz
對于3932.16MHz: 8V19N492-39
對于1966.08MHz: 8V19N490-19
對于2949.12MHz: 8V19N492和8V19N490A
對于3686.4MHz: 8V19N491-36
五個輸出通道,總共15個輸出
可配置整數時鐘分頻器
低功耗LVPECL/LVDS輸出支持可配置的信號幅度、DC和交流耦合,以及LVPECL、LVDS線路端接技術
相位延遲電路
雙輸入冗余輸入時鐘架構
SYSREF產生模式包括JESD204B/C的內部和外部觸發模式
電源電壓:3.3V
SPI接口,3/4線可配置
