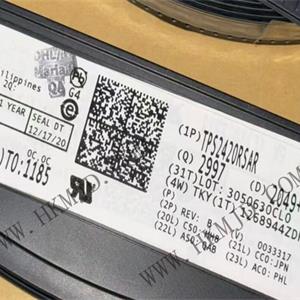

TPS2420RSAR 器件可為高達 20 V 的應用提供高度集成的負載保護。2.9 V 的最大 UV 接通閾值使 TPS2420RSAR 非常適合低至 3.3 V 的標準總線電壓。TPS2420RSAR 器件可保護負載，最大限度地減小浪涌電流，并在發生故障時安全關斷?？删幊坦收想娏鏖撝祮庸收隙〞r器，同時允許電流不受限制地通過負載?？删幊屉娏飨拗崎撝禐槔擞抗收虾蛧乐刎撦d故障設定了允許進入負載的最大電流。這兩個事件都使用可編程定時器，定時器在過期時會抑制所有電流流向負載。

雙重保護閾值在磁盤驅動器等應用中非常有用。啟動電流和尋道電流通常高于額定電流，在此期間，負載需要一個低阻抗路徑來供電。如果負載發生故障，電流限制不會允許電流超過編程閾值。這既保護了負載，也保護了電源的完整性。內部 MOSFET 受功率限制電路保護，可確保 MOSFET 在所有工作狀態下都保持在安全工作區 (SOA) 內。

TPS2420RSAR 器件還允許系統監控負載電流，而無需在電源路徑中分流。電流監控器的增益可根據應用進行調整。故障和電源良好輸出可改善系統管理和順序控制。

可對該設備進行編程，以便在發生故障時鎖定或重試。所有這些功能均采用 16 引腳 4 × 4 mm QFN 封裝。

TPS2420RSAR 特性

集成 30-mΩ 通 MOSFET

高達 20 V 的總線工作電壓

可編程故障電流

可編程硬限流

可編程故障定時器

內部 MOSFET 功率限制折返

閉鎖和自動復位操作

模擬電流監控輸出

電源良好輸出

故障輸出指示器

4 mm × 4 mm QFN

-40°C 至 125°C 結溫范圍

溫度范圍

UL2367 認證 - 文件編號 E169910

TPS2420RSAR 應用

RAID 陣列

電信

插入式電路板

磁盤驅動器

固態硬盤

PCIE

風扇控制
