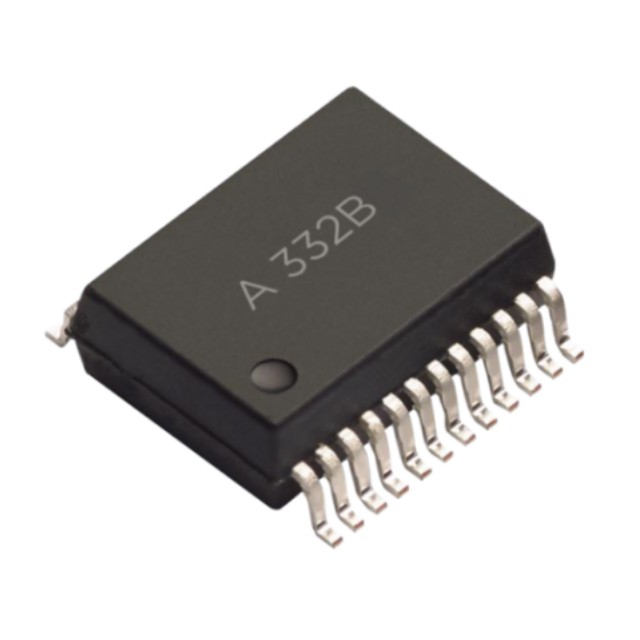

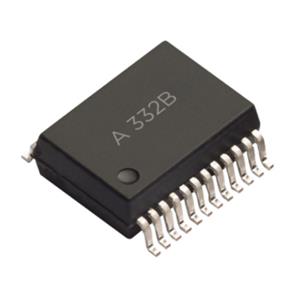

Broadcom? ACFJ-332B-500E 驅動器是一款雙通道、高速、軌至軌輸出柵極驅動光耦合器，采用緊湊型表面貼裝 SO-24 封裝，具有兩個獨立的隔離通道，節省了空間。它在輸入和輸出通道之間提供 5000 VRMS 的隔離電壓，在兩個輸出通道之間提供高達 700 VRMS 的功能隔離電壓。

ACFJ-332B-500E 可在很寬的輸入電壓和驅動器輸出電壓范圍內工作。該產品還提供增強功能，例如具有 TTL 和 CMOS 兼容邏輯的輸入緩沖器驅動器、支持系統功能安全要求的使能引腳 (EN)、兩個驅動器通道之間的可編程死區時間以及輸入電源欠壓鎖定保護，以驅動 MOSFET/GaN 高頻 DC-DC 和 AC-DC 轉換器。

Broadcom 隔離產品具有更強的絕緣性和可靠性，可提供對高溫工業應用至關重要的安全信號隔離。

ACFJ-332B-500E 的特點

? 工業溫度范圍：-40°C 至 +125°C

? 寬工作電源范圍：

- VDD1 范圍： 3.0V 至 5.5V

- VDDA 和 VDDB 范圍： 10V 至 25V

? 低電源電流允許自舉半橋拓?fù)浣Y(jié)構

? TTL 和 CMOS 兼容輸入

? EN 引腳可增強安全功能

? 可編程死區時間

? 具有遲滯功能的欠壓鎖定 (UVLO) 保護：

- VDD1 UVLO：2.7V

- VDDA 和 VDDB UVLO：8.6V

? 軌至軌輸出驅動電壓

? 最小峰值輸出電流：±2.4A

? 最小米勒箝位灌電流：1A

? 最大傳播延遲： 65 ns

? 最大通道到通道偏移：15 ns

? 高抗噪能力

- 共模瞬態抗擾度 (CMTI)：VCM = 1500V 時為 150 kV/μs

? 采用 SO-24 封裝的雙隔離通道，具有 8.3 毫米的爬電距離和間隙

? 兩個輸出驅動器之間的爬電距離為 3.5 毫米

? 全球安全認證：

- UL/cUL 1577 1 分鐘 5000 VRMS

- IEC/EN 60747-5-5 VIorm = 1414 Vpeak

ACFJ-332B-500E 的應用

? 電源和電動汽車充電

? 可再生能源逆變器和存儲

? 用于工業自動化和機器人的電機驅動器
