ADAQ4381-4BBCZ是一款四通道精密數據采集 (DAQ) 信號鏈 μModule 解決方案，它將信號鏈設計中的元件選擇、優化和布局等難題從設計人員轉移到器件上，從而縮短了精密測量系統的開發周期。

ADAQ4381-4BBCZ采用系統級封裝 (SIP) 技術，將多個通用信號處理和調節模塊集成到單個器件中，從而減少了終端系統的元件數量。這些模塊包括四通道、高分辨率、14 位、4 MSPS 同步采樣 SAR ADC、低噪聲、全差分 ADC 驅動放大器、3.3 V 精準電壓基準、低噪聲緩沖放大器和低壓差線性穩壓器。

ADAQ4381-4BBCZ具有片上過采樣塊，可在較低帶寬下提高動態范圍并降低噪聲。過采樣最多可增加兩比特的分辨率。它具有可配置 ADC 驅動器反饋回路的靈活性，允許四種增益和衰減調節，并接受全差分或單端至差分輸入配置。

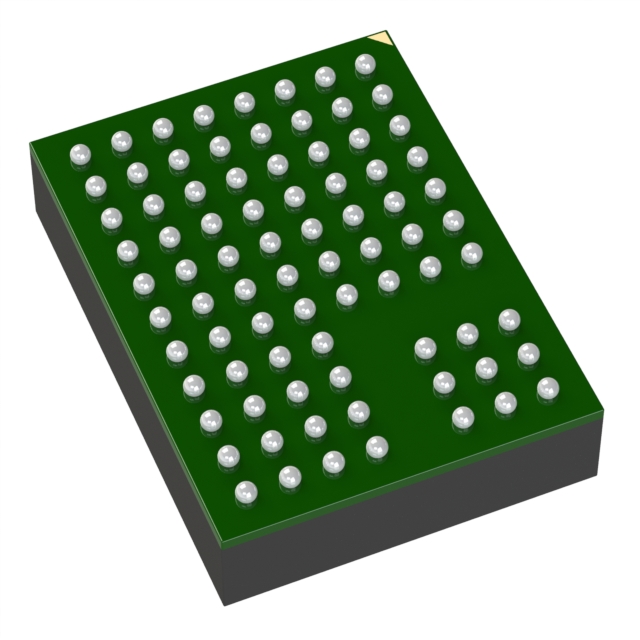

ADAQ4381-4BBCZ采用 Analog Devices, Inc. iPassives? 技術，集成了具有出色匹配和漂移特性的關鍵無源元件，可最大限度地減少與溫度相關的誤差源，并提供優化的信號鏈性能。ADAQ4381-4BBCZ采用 8 mm × 8 mm × 0.8 mm 間距、81 球 CSP_BGA 小型封裝，可在不犧牲性能的情況下實現緊湊設計，并簡化終端系統物料清單管理。ADAQ4381-4BBCZ采用 5 V 單電源供電，所有必需的旁路和去耦電容器均包含在封裝內，從而保證了其最佳性能。ADAQ4381-4 的系統集成水平解決了許多設計難題，為多通道應用提供了緊湊、簡單的解決方案。

轉換結果可同時通過 4 線模式時鐘輸出，以獲得更快的吞吐量；或通過 1 線串行模式時鐘輸出，以獲得更慢的吞吐量。ADAQ4381-4BBCZ使用單獨的邏輯電源，兼容 1.8 V、2.5 V 和 3.3 V 接口。ADAQ4381-4BBCZ的指定工作溫度范圍為 -40°C 至 +105°C。

特性——ADAQ4381-4BBCZ

易于使用的 μModule? 數據采集系統

與分立解決方案相比，占地面積減少 11 倍

集成關鍵無源元件

5 V 單電源工作

保證 14 位無缺碼

片上過采樣功能

2 位分辨率提升

超出范圍指示器 (ALERT)

INL：典型值 ±0.3 LSB，最大值 ±1 LSB

信噪比（典型值）

85 dB，增益 = 1.0，fIN= 1 kHz 時

增益 = 1.0、fIN= 1 kHz 時，OSR = ×8 時為 92.4 dB

通道對通道相位匹配：fIN= 20kHz 時，典型值為 0.005

集成高精度基準，典型漂移為 3 ppm/°C

增益誤差 0.003% 典型值

增益漂移：典型值 0.8 ppm/°C

帶 VCM 生成功能的集成式內部緩沖器

集成式全差分 ADC 驅動器，帶信號縮放功能

寬輸入共模電壓范圍

高共模抑制

單端至差分轉換

引腳可選輸入范圍，帶超范圍

輸入范圍：±2 V、±3.3 V、±5.5 V、±11 V

增益/衰減 G = 0.3、0.6、1.0 和 1.6

高速串行接口

8 mm x 8 mm、0.8 mm 間距、81 球 CSP_BGA 封裝

應用——ADAQ4381-4BBCZ

實驗室級電池測試系統

電機控制電流檢測

電機控制位置反饋

聲納

電能質量監測

數據采集系統

摻鉺光纖放大器 (EDFA) 應用

I 和 Q 解調
