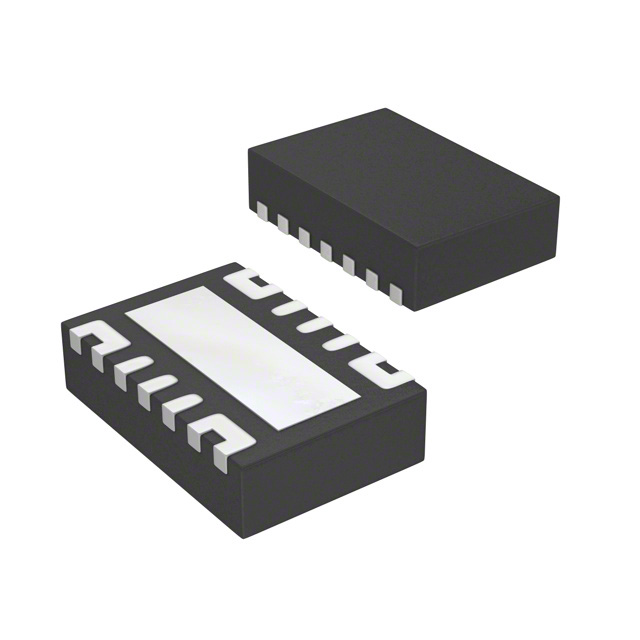

TPS22976DPUR采用小型、節省空間的 3mm × 2mm 14- SON (DPU) 封裝，此類封裝集成有散熱焊盤，支持較高功耗。器件在自然通風環境下的額定運行溫度范圍為 –40°C 至 105℃。

特性

? 集成雙通道負載開關

? 輸入電壓范圍：0.6V 至 VBIAS

? VBIAS 電壓范圍：2.5 V 至 5.7 V

? 導通電阻

– RON = 14m?

（VIN = 0.6V 至 5V，VBIAS = 5V 時的典型值）

– RON = 18m?

（VIN = 0.6V 至 2.5V，VBIAS = 2.5V 時的典型值）

? 每通道最大 6A 連續開關電流

? TPS22976的靜態電流

– 37μA（VIN = VBIAS = 5V 時雙通道的典型值）

– 35μA（VIN = VBIAS = 5V 時單通道的典型值）

? 控制輸入閾值，支持使用1.2V、1.8V、2.5V 和 3.3V 邏輯器件

? 可配置上升時間

? 快速開通時間

– VIN = 1.05V 時，tON = 17μs

? 熱關斷

? 快速輸出放電 (QOD)（可選）

? 帶有散熱墊的 SON 14 引腳封裝

? ESD 性能測試符合 JESD 22 標準

– 2kV 人體放電模式 (HBM) 和 1kV 器件充電模型(CDM)

應用

? Ultrabook?

? 筆記本電腦和上網本

? 平板電腦

? 機頂盒和家庭網關

? 電信系統

? 固態硬盤 (SSD)
