Broadcom? ACHS-7123 產品系列是完全集成的基于霍爾效應的隔離式線性電流傳感器器件系列，設計用于工業、商業和通信系統中的交流或直流電流檢測。每個 ACHS-7123-000E 器件都由一個精密、低偏移、線性霍爾電路組成，銅傳導路徑位于芯片表面附近。流經銅傳導路徑的外加電流會產生磁場，霍爾集成電路會將磁場轉換為比例電壓。由于磁信號非常接近霍爾傳感器，因此器件的精度得到了優化

低偏移、斬波穩定的 CMOS 霍爾集成電路提供精確的比例電壓，該集成電路在封裝后經過編程以確保精度。當增大的電流流經初級銅傳導路徑（從引腳 1 和 2 到引腳 3 和 4）時，該器件的輸出具有正斜率（>VOUT(Q)），該路徑用于電流采樣。

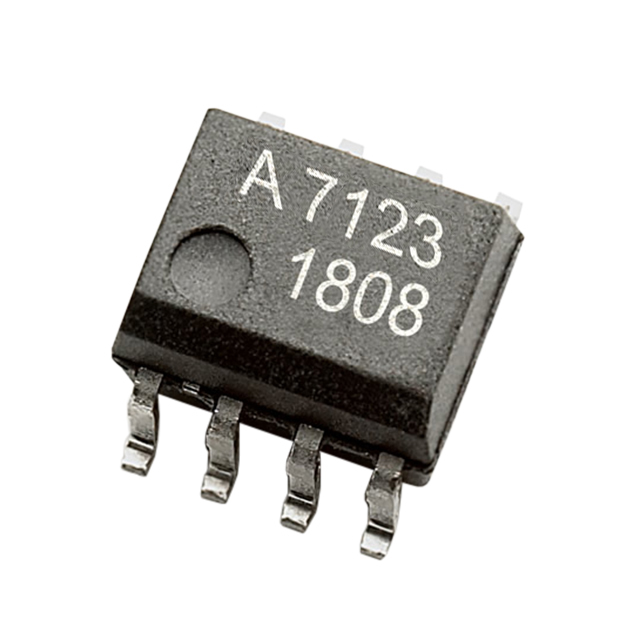

該導電路徑的內阻典型值為 0.7 mΩ，功率損耗較低。導電路徑的終端與信號引線（引腳 5 至 8）電氣隔離。該器件采用符合全球安全監管標準的緊湊型表面貼裝 SO-8 封裝，具有上述性能。

產品屬性

用于測量： AC/DC

傳感器類型 ：霍爾效應

電流 - 檢測 ：30A

輸出： 比率，電壓

靈敏度： 66mV/A

頻率： 80kHz

線性度： ±0.11%

電壓 - 供電：4.5V ~ 5.5V

響應時間： 4μs

電流 - 供電（最大值）： 15mA

工作溫度： -40°C ~ 110°C（TA）

極化： 雙向

安裝類型 ：表面貼裝型

封裝/外殼： 8-SOIC（0.154"，3.90mm 寬）

供應商器件封裝： 8-SO

基本產品編號： ACHS-7123

應用

低功耗逆變器電流檢測

電機相位和軌道電流檢測

太陽能逆變器

充電器和轉換器

開關電源
